一、振動脫水篩簡介

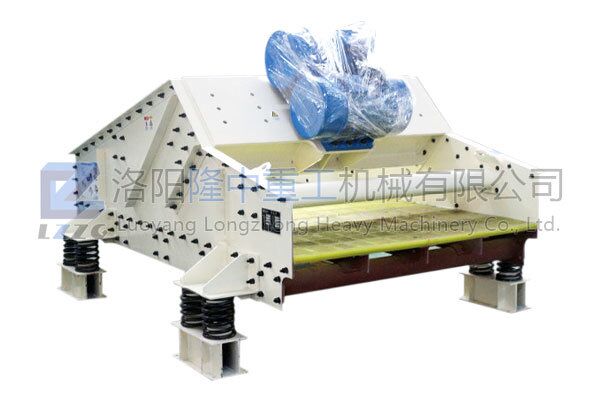

振動脫水篩，主要作用是脫水、脫泥、脫介，可用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等，因此也叫砂石脫水篩、礦用脫水篩、煤泥脫水篩、尾礦脫水篩、高頻脫水篩等。

雖然同屬于脫水設備，但是作用于不同物料時，振動脫水篩的構造還是有所不同的，比如水洗砂生產線上的砂石脫水篩和選礦廠常用的尾礦脫水篩就是不同的設備。

在此隆中重工為您薦的振動脫水篩主要用于濕法制砂生產線，和洗砂機配套使用，也可單獨使用。

二、脫水篩與洗砂機配套使用

s先介紹一下，為什么兩者要配套使用呢?要知道經過洗砂機洗過的沙子并不是很干凈，沙子含泥量大且過濕(含水量大)，并不符合對砂子泥含量低標準高的生產需要。因此需要配置隆中重工振動脫水篩!

砂石經由洗砂機清洗，再經過振動脫水篩二次水洗砂、水力分J、脫泥、脫水，實現合理的粒度配比，將含泥量降到0.7%以下。

三、脫水篩單獨使用

振動脫水篩作用于某些含泥量低的物料時也可單獨使用，不需要洗砂機，比如石英砂。因為石英砂一般含泥量低，使用洗砂機水洗砂不但耗能而且效果不佳，重要的是振動脫水篩比洗砂機投資成本低。

四、脫水篩工作原理

振動脫水篩采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。

五、脫水篩結構說明

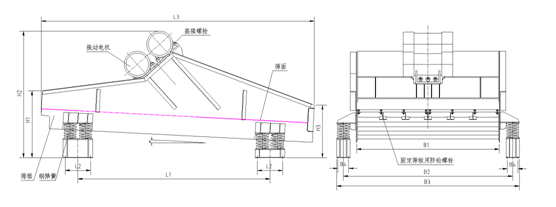

TS系列直線振動篩由振動電機、篩框、篩面、支承裝置和緊固件等部件組成（見圖1）。

圖1   TS系列直線振動篩組成

1、振動電機

本篩采用塊偏心振動電機兩個，分別用高強螺栓固定在篩框主梁上。振動電機結構參見振動電機安裝使用說明書。

2、篩箱

篩箱由篩框、篩面及篩面固定裝置等組成。

（1）篩框

篩框為整體空間金屬結構件。主要由側板、主梁和下橫梁組、支承裝置座等構成。下橫梁組用于支承篩面和物料，下橫梁與縱向角鋼焊接成為一體組成承重桁架，支承裝置座與支承裝置相聯，支承整個篩子振動部分重量，篩框橫梁與側板聯接全部采用扭剪型高強螺栓。

（2）篩面

篩面采用聚氨酯板塊篩面，是振動篩的工作表面，根據篩機用途不同，篩面上開有不同的孔。篩面通過防松螺栓與縱梁聯接。

（3）篩面固定裝置

篩面橫向固定采用壓條，壓條通過M16螺栓將篩面和下橫梁聯接在一起（見圖2），沿兩側壁處使用縱向壓木進行篩板固定，同時封閉篩板與側板之間隙。

4、支承裝置

本篩通過四組支承裝置與基礎聯接。支承裝置主要由上座、螺旋彈簧及底座組成。上座通過壓蓋與篩框支承座采用鉸接式聯接，以便調整篩箱傾角。

六、TS系列直線振動篩技術特點

1、采用自同步技術，振動電機既為振動源、又是動力源。振動電機通過高強螺栓與主梁聯結，結構簡單，噪聲低（<80分貝）。

2、工作頻率高、振動強度大，

3、篩面采用聚氨酯篩面，脫水效果好。根據物料性質或工作需要，篩面可與地面水平安裝，也可與地面成付傾角安裝，篩面直接通過防松螺栓連接在縱梁上，結構簡單。

4、大型產品采用鋼制螺旋彈簧減振，很大限度的降低篩機對基礎的動負荷。

5、調節主副偏心塊夾角可以改變激振力的大小。

6、側板與橫梁之間的連接均采用扭剪型高強螺栓，連接可靠，維護方便。

7、模塊化部件設計，通用化程度高。

8、主要焊接結構件均采用去應力處理。全部構件表面噴丸處理。

9、采用模態分析技術，保證每臺篩機出廠具有良好的動性能，篩框壽命5年以上。

六、振動脫水篩技術參數

備注：選型及定貨，注明篩網結構(編制、沖孔、條縫)、網孔尺寸、處理量、物料入粒粒度。
